Feuille de terrain du RCBA pour les cours d’eau accessibles à gué
Équipe de terrain : _______________________ Code de site : _____________ Date d’échantillonnage (JJ/MM/AAAA) : ___________________________
▢ Santé et sécurité au travail : Feuille d’inspection du site remplie
Données principales sur le site
Nom de l’étude RCBA : _______________________
Nom du bassin local : _______________________
Nom du cours d’eau : _______________________
Ordre du cours d’eau (échelle: 1:50 000) : _______________________
Sélectionner :
▢ Site d’étude
▢ Site de référence
Description géographique/notes :
Utilisation des terres avoisinantes (cocher une ou plusieurs cases)
Source d’information : __________________
▢ Forêts
▢ Champs/pâturages
▢ Agriculture
▢ Résidentielle/urbaine
▢ Expl. forestière
▢ Expl. minière
▢ Commerciale/industrielle
▢ Autre______________
Principale utilisation des terres avoisinantes (cocher une seule case)
Source d’information :__________________
▢Forêts
▢ Champs/pâturages
▢ Agriculture
▢ Résidentielle/urbaine
▢ Expl. forestière
▢ Expl. minière
▢ Commerciale/industrielle
▢ Autre______________
Données sur le site d’échantillonnage
Latitude : _____N
Longitude : - _____ O (unités : DMS or DD)
Altitude : _____ (pi asl ou m asl)
GPS :
▢ GRS80 (NAD83/WGS84)
▢ Autre _________
Croquis du site
Note : Indiquer le nord
Photos
▢ Fiche de terrain
▢ En amont
▢ En aval
▢ Ensemble du site
▢ Vue aérienne
▢ Substrat (exposé)
▢ Substrat (aquatique)
▢ Autre ____________________________
Données sur le tronçon
(d’une longueur correspondant à six fois celle de la largeur à plein bord)
- Types d’habitat présents dans le tronçon (cocher une ou plusieurs cases) :
▢ Seuils
▢ Rapides
▢ Plat courant
▢ Fosse - Couvert forestier (Conseil : debout au milieu du cours d’eau, regarder vers le haut – cocher une seule case) :
▢ 0 %
▢ 1-25 %
▢ 26-50 %
▢ 51-75 %
▢ 76-100 % - Couverture des macrophytes (pas les algues ou les mousses, cocher une seule case) :
▢ 0 %
▢ 1-25 %
▢ 26-50 %
▢ 51-75 %
▢ 76-100 % - Végétation riveraine (cocher une ou plusieurs cases) :
▢ Fougères-graminées
▢ Arbustes
▢ Arbres à feuilles caduques
▢ Conifères - Végétation riveraine dominante (cocher une seule case) :
▢ Fougères-graminées
▢ Arbustes
▢ Arbres à feuilles caduques
▢ Conifères - Couverture du périphyton (algue benthique, pas les mousses : cocher une seule case) :
▢ 1 - Pas de couleur évidente, couche mince (< 0,5 mm d’épaisseur).
▢ 2 - Jaune-brun à vert clair (0,5 à 1 mm d’épaisseur).
▢ 3 - Touffes plus denses d’algues vertes à brunes (1 à 5 mm d’épaisseur).
▢ 4 - Grand nombre de masses d’algues vertes à brun foncé (5 à 20 mm d’épaisseur).
▢ 5 - La plupart des roches sont recouvertes d’un tapis d’algues; la grande masse verte, brune ou noire peut prendre la forme de longues bandes (> 20 mm d’épaisseur).
Note: Les catégories 1 à 5 sont les choix dans la base de données CABIN.
Échantillons d’invertébrés benthiques
Habitat échantillonné (cocher une case) :
- ▢ Seuils
- ▢ Rapides
- ▢ Plat courant
| Filet troubleau à mailles de 400 µm* | |
|---|---|
| Nom de l’échantillonneur | |
| Durée de l’échant. (p. ex. 3 min) | |
| Nombre de récipients d’échantillonnage | |
| Profondeur typique (zone d’échant.) |
Agent de conservation : __________________
Échantillon tamisé sur place selon la méthode du tourbillonnement du sceau :
▢ Oui ▢ Non
Si oui, débris restants recueillis pour l’AQ/CQ ▢
* Remarque : Indiquer si on utilise un engin d’échantillonnage autre que celui recommandé (filet troubleau à mailles de 400 µm).
Chimie de l’eau
Heure : ____________ (24 heures)
Fuseau horaire : ____________
Temp. de l’air : _____ (ºC)
Temp. de l’eau : _____ (ºC)
pH : _____
Cond. Spécifique : _____ (μs/cm)
Oxygène dissous : _____ (mg/L)
Turbidité : _____ (UTN)
Cocher si des échantillons ont été prélevés :
- ▢ Matières totales en suspension (MES)
- ▢ Azote (p. ex., total, nitrate, nitrite, dissous, ammoniac)
- ▢ Phosphore (p. ex., total, ortho, dissous)
- ▢ Principaux ions (p. ex., alcalinité, dureté, Cl, SO4)
- ▢ Autres __________
Remarque : L’analyse de l’alcalinité est recommandée et d’autres échantillons sont utiles, mais non requis, pour l’évaluation.
Données sur le chenal
Pente - Indiquer comment la pente a été mesurée (cocher une case) :
▢ Calculée à partir de la carte
Échelle : (Note : une carte à petite échelle est recommandée si la mesure sur le terrain n’est pas possible - i.e. 1:20,000)
Courbes de niveau (distance verticale) (m), distance entre les courbes de niveau : ________ (m)
Pente = distance verticale/distance horizontale =
OU
▢ Mesurée sur le terrain
Encercler l’instrument et compléter le tableau selon l’instrument utilisé :
- Instruments d’arpentage
- Niveau à main et ruban de mesure
| Mesures | Amont (AM) | Aval (AV) | Calculs |
| aDegré du haut (T) | |||
| aDegré moyen (ht) OU bHauteur du niveau | |||
| aBas (B) | |||
| bDistance (dist) OU a(T - B) x 100 | aAMdist=T-B | aAVdist=T-B | AMdist+AVdist= |
| Différence de hauteur (Δht) | AVht-AMht= | ||
| Pente (Δht/dist total) |
Longue description
L’image montre un niveau installé sur un trépied et orienté vers l’amont et l’aval le long d’une ligne parfaitement horizontale. On peut lire les distance et hauteur en amont, ainsi que les distance et hauteur en aval.
Largeur et profondeur
Emplacement sur le site (Noter l’emplacement sur le site d’échantillonnage, p. ex. En aval de la zone d’échantillonnage)
- Largeur à pleins bords : _________________(m)
- Largeur mouillée : ____________________(m)
- Différence de hauteur entre la profondeur à pleins bords et la profondeur mouillée _________________ (cm)

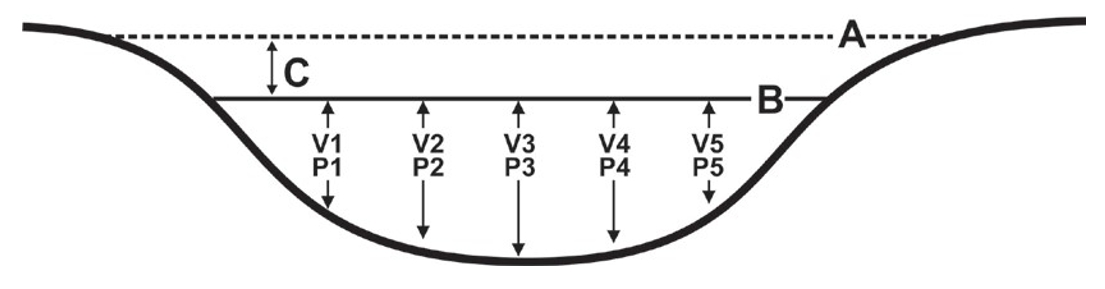

Longue description
L’image montre une la coupe transversale d’un cours d’eau, affichant les largeurs mouillée et à pleins bords, et la différence de hauteur entre la profondeur à pleins bords et la profondeur mouillée. On y voit aussi cinq points équidistants pour la mesure de la profondeur et de la vitesse.
Remarque :
Si la largeur mouillée > 5 m, faire des mesures à au moins 5 à 6 emplacements équidistants.
Si la largeur mouillée < 5 m, faire des mesures à seulement 3 à 4 emplacements équidistants.
Vitesse et profondeur
Cocher l'appareil de mesure de vitesse approprié et remplir la section appropriée dans le tableau ci-dessous. La distance de la rive et la profondeur sont requises quelle que soit la méthode :
▢ Perche de mesure de vitesse (tube ou règle) : Équation - vélocité (m/s) = √ [2(ΔP/100) *9,81]
▢ Compteur rotatif : Price/Gurley/hélice (Référer à un tableau de conversion spécifique en mètres)
▢ Mesures directes:
- ▢ Sontek ou
- ▢ Marsh-McBirnex ou
- ▢ autre_________________
| 1 | 2 | 3 | 4 | 5 | 6 | MOY | |
|---|---|---|---|---|---|---|---|
| Distance de la rive (m) | |||||||
| Profondeur (P) (cm) | |||||||
| Perche de mesure de vitesse | |||||||
| Profondeur eau courante (P1) (cm) | |||||||
| Profondeur stagnante (P2) (cm) | |||||||
| Différence (ΔP=P2-P1) (cm) | |||||||
| Compteur rotatif | |||||||
| Révolutions | |||||||
| Temps (min 40 sec) | |||||||
| Mesures directes ou calculées | |||||||
| Vélocité (V) (m/s) | |||||||
Données sur le substrat
1. Dénombrement de 100 cailloux et enfouissement
- Mesurer l’axe intermédiaire (100 cailloux) et l’enfouissement du substrat (10 cailloux) dans le lit du cours d’eau.
- Inscrire « B » pour la roche-mère, « S » pour le sable/limon/argile (particules <0,2 cm) et « O » pour la matière organique.
- Catégories d’enfouissement du substrat :
- Entièrement enfoui = 1
- Enfoui à 75 % = ¾
- Enfoui à 50 % = ½
- Enfoui à 25 % = ¼
- Non enfoui = 0
2. Matériaux environnants:
Encercler la catégorie de substrat correspondant à la taille des matériaux environnants.
| Classe de taille du substrat | Catégorie |
|---|---|
| Couverture organique | 0 |
| <0,1 cm (sable fin, limon ou argile) | 1 |
| 0,1-0,2 cm (sable grossier) | 2 |
| 0,2-1,6 cm (gravier) | 3 |
| 1,6-3,2 cm (petits cailloux) | 4 |
| 3,2-6,4 cm (gros cailloux) | 5 |
| 6,4-12,8 cm (petits galets) | 6 |
| 12,8-25,6 cm (gros galets) | 7 |
| >25,6 cm (blocs) | 8 |
| Roche mère | 9 |
| Diamètre (cm) | CI | Diamètre (cm) | CI | Diamètre (cm) | CI | Diamètre (cm) | CI | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26 | 51 | 76 | ||||||||
| 2 | 27 | 52 | 77 | ||||||||
| 3 | 28 | 53 | 78 | ||||||||
| 4 | 29 | 54 | 79 | ||||||||
| 5 | 30 | 55 | 80 | ||||||||
| 6 | 31 | 56 | 81 | ||||||||
| 7 | 32 | 57 | 82 | ||||||||
| 8 | 33 | 58 | 83 | ||||||||
| 9 | 34 | 59 | 84 | ||||||||
| 10 | 35 | 60 | 85 | ||||||||
| 11 | 36 | 61 | 86 | ||||||||
| 12 | 37 | 62 | 87 | ||||||||
| 13 | 38 | 63 | 88 | ||||||||
| 14 | 39 | 64 | 89 | ||||||||
| 15 | 40 | 65 | 90 | ||||||||
| 16 | 41 | 66 | 91 | ||||||||
| 17 | 42 | 67 | 92 | ||||||||
| 18 | 43 | 68 | 93 | ||||||||
| 19 | 44 | 69 | 94 | ||||||||
| 20 | 45 | 70 | 95 | ||||||||
| 21 | 46 | 71 | 96 | ||||||||
| 22 | 47 | 72 | 97 | ||||||||
| 23 | 48 | 73 | 98 | ||||||||
| 24 | 49 | 74 | 99 | ||||||||
| 25 | 50 | 75 | 100 | ||||||||
Remarque : Le logiciel de la base de données du RCBA calculera automatiquement le D50 de Wolman (diamètre médian), le Dg de Wolman (diamètre géométrique moyen) et la composition (%) des classes de substrat de Wentworth à partir des données sur les 100 cailloux entrées dans la base de données. Il faut disposer des mesures relatives à 100 cailloux si l’on veut que l’outil du RCBA puisse effectuer les calculs.
Inspection du site
Site inspecté par : _______________________________________
Communications
▢ Itinéraire communiqué à la personne-ressource.
Personne-ressource : ___________________________________ Date et heure : _________
Type de communication :
- ▢ Radio
- ▢ Cellulaire
- ▢ Satellite
- ▢ Tél. public ou d’hôtel
- ▢ Spot
Numéro de téléphone : ( ) __________________
Sécurité des véhicules
- ▢ Le matériel de sécurité est dans le véhicule (trousse de premiers soins, extincteurs, couverture, trousse d’urgence).
- ▢ Le matériel et les produits chimiques sont maintenus en place de façon sécuritaire pendant le transport.
- ▢ Le véhicule a été stationné dans un emplacement sécuritaire : utilisation de drapeaux, de feux de danger ou d’une veste réfléchissante, selon les besoins.
Notes : _________________
Inspections de sécurité des rives et du travail à gué
- ▢ Tous les employés sur le terrain ont lu l’analyse des risques à la tache concernant les traverses à gué.
- ▢ Tous les employés sur le terrain ont lu les procédures de travail sécuritaires pour les traverses à gué.
- ▢ Identification des dangers du cours d’eau (p. ex. des embâcles, des fosses profondes, des roches glissantes)
- ▢ Vêtements de flottation individuels portés (VFI).
- ▢ Chaussures appropriées, cuissardes, ceintures flottantes portées.
- ▢ Amarre utilisée.
Notes : _________________
Mise à jour avril 2023
